作業記録

ライトモジュール重さ計測

ラフな計算で,光のモジュールがひとつ辺り20g程度でないといけない.LEDが3g, ぼんぼりが7~10g(紙の種類とラッカーの吹き方による),ダンボールが4gになる.これ以外にアルミパイプとケーブルの重さが入るが,テコの原理であまり重要でない.





コントローラー統合

Arduino とシールド,電源をまとめた.
シナ合版,厚さ4mm.これくらいしっかりしてたほうがいい.
5mmのボルトで固定する.
Arduino Uno と Pro mini 用を作った.電源モジュールは共通.
PCからは1本のUSBを伸ばし,USBハブで分岐する.
ケーブルはしたから引っ張っても外れないように
ネジを使って巻いておく.

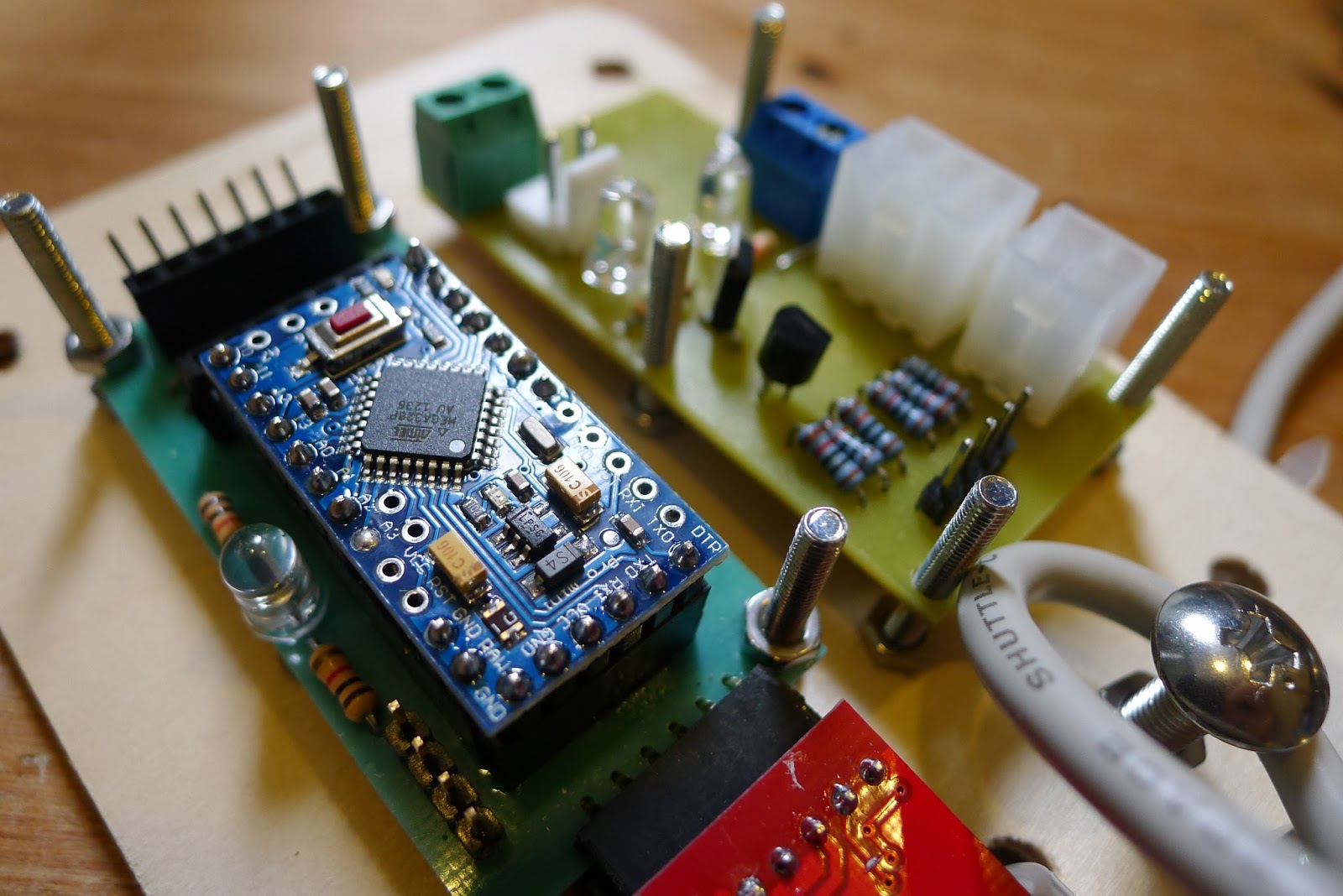

Arduino Pro mini のモジュール.
5mm ステンネジ

基板を30枚半田付け

途中までで今日は断念.数が多すぎた.

パレットに部品を並べる.

とりあえずすべてリード線を通す.ベルトコンベア作業
抵抗が1/4のものしかなかったので立てる.

パターンの手直しは最初カッターでやっていたが,
CNCで手動で削った.こちらのほうが圧倒的に早いし綺麗.

進捗

グラフは以下の通り。部品作りはもう少しだ。頑張ろう。
